          主從動錐齒輪加工方法有哪些?

          發布時間:2015-11-28

            在生產實際中,通常采用兩種方法加工主從動錐齒輪傳動副,即全展成法(滾切法)和半展成法(成形法)。其不同之處在于,前一種方法應用展成法加工大輪,而后一種方法應用成形法加工大輪。半展成法一般只應用于傳動比較大的錐齒輪副的加工。而對于相嚙合的小輪,則采用展成法加工。根據所應用的銑齒機床的結構和傳動形式,小輪的加工方法有普通展成法,(既無刀傾機構調整也無滾切修正機構調整)、滾切修正展成法、刀傾展成法等。圖中表示了這些加工方法的切齒調整各部位。圖中分別表示床位、搖臺角、偏心角、刀傾轉角、刀傾角、水平輪位、垂直輪位、機床根錐角調整等。

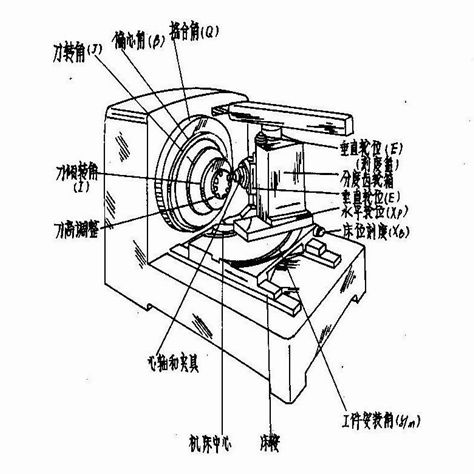

          錐齒輪切齒調整各部位

          用成形法加工的大輪齒形與刀具切削刃的形狀一樣。當錐齒輪的傳動比大于2.5時,大輪就可以采用成形法加工。同時,為了保證其正確嚙合,相配小輪的齒形應加以修正,用展成法加工。此法生產效率較高,適于大批量生產。一般用以下三種方法加工:

          1、用普通銑刀盤加工,齒形為直線形,用于被切齒輪節錐角大于45°的粗切或傳動比大于2.5的大輪精切。

          2、在專用機床上以圓拉刀盤加工,簡稱“拉齒”,齒形是直線形的,適用于傳動比大于2.5的大輪。

          3、螺旋成形法是半滾切法的特殊形式。在專用機床上用特殊的圓拉刀盤,精加工傳動比大于2.5的大輪,齒形是直線形的。切齒時,刀盤安裝軸線垂直于被切齒輪的面錐母線,刀盤除具有圓周方向的旋轉運動外,還沿其自身軸向作往復運動,每個刀片通過齒槽的同時,刀盤軸向往復一次,而使刀齒頂刃始終沿著被切齒輪齒根切削。相嚙合的小輪用展成法加工。此法是現在弧齒錐齒輪和雙曲線齒輪切齒方法中較完善的一種。

          展成法是被切齒輪與旋轉著的銑刀盤(搖臺)按照一定的比例關系進行滾切運動,加工出來的齒形是漸開線的,它是由刀片切削刃順序位置的包絡線形成的。如圖所示:

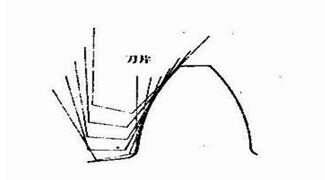

          刀片切削刃的包絡線

          切削時,先切一面的齒頂和另一面的齒根:在滾切過程中,逐漸移向上側齒面的齒根和下側齒面的齒頂,最后脫離切削,如同一對齒輪的嚙合運動一樣,用此法加工的有以下兩種常用的齒線形狀:

          1、在Y225、Y2280、Y2250A、NO116、527B等機床上,用刀片切削刃為直線的銑刀盤,齒長方向曲線是圓弧的一部分。

          2、在奧利康C28、格里森鳳凰600銑齒機上,用刀片切削刃為直線的銑刀盤,齒長方向曲線是延伸外擺線的一部分。

          弧齒錐齒輪的切齒方法很多,粗切齒多數是用雙面刀盤同時切齒槽的兩側齒面。精切齒常用三種方法,即單面切削法、雙面切削法和雙重雙面法。選擇切齒方法時,應按具體情況而定。
