鋼件橋殼焊接的方式；
1、點焊附件：點焊時電流要調大一些，一般要求焊縫高3-4mm、焊縫長為20-30mm。
2、三角板及直縫焊接：一般坡口為60°，屬Y型焊縫，焊縫根部不得有間隙，要求焊透率為75%以上，焊縫余高2-3mm。
3、后蓋及加強圈焊接：一般為三角形焊縫，焊縫高3-8mm，要求焊透率為75%以上。
4、軸管環焊接：一般坡口為50°，屬Y型焊縫，焊縫根部間隙為2-5mm，要求焊透率為100%，焊縫余高2-3mm。
鋼件橋殼焊接質量及檢測要求
1. 焊接三角板、直縫焊、后蓋、加強圈等焊透率為75%以上，檢測方法為焊縫剖開后用20倍放大鏡檢測。
2.橋殼與軸管環焊縫要求
3.對軸管環焊縫需進行超聲波100%全探傷。
4.每月隨機抽樣1根當月生產的后橋殼總成，對其軸管環焊縫（包括直焊縫、加強圈及后蓋焊縫）進行切片取樣，用20倍放大鏡檢測環焊軸管焊透率為100%，并檢查其熱影響區的金相組織、硬度。

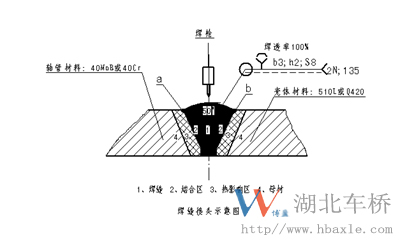

5.橋殼與軸管環焊焊接示意圖如下

6.橋殼環焊縫檢測技術規定表 見下表
   橋殼環焊縫檢測技術規定
